Jenkins

提到基于 Kubernete 的 CI/CD，可以使用的工具有很多，比如 Jenkins、Gitlab CI 以及新兴的 drone 之类的，我们这里会使用大家最为熟悉的 Jenkins 来做 CI/CD 的工具。

安装

既然要基于 Kubernetes 来做 CI/CD，我们这里最好还是将 Jenkins 安装到 Kubernetes 集群当中，安装的方式也很多，我们这里仍然还是使用手动的方式，这样可以了解更多细节，对应的资源清单文件如下所示：

# jenkins.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: jenkins-pvc
  namespace: kube-ops
spec:
  storageClassName: rook-cephfs # 指定一个可用的 storageclass
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 20Gi
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: jenkins
  namespace: kube-ops
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: jenkins
rules:
  - apiGroups: ['extensions', 'apps']
    resources: ['deployments', 'ingresses']
    verbs: ['create', 'delete', 'get', 'list', 'watch', 'patch', 'update']
  - apiGroups: ['']
    resources: ['services']
    verbs: ['create', 'delete', 'get', 'list', 'watch', 'patch', 'update']
  - apiGroups: ['']
    resources: ['pods']
    verbs: ['create', 'delete', 'get', 'list', 'patch', 'update', 'watch']
  - apiGroups: ['']
    resources: ['pods/exec']
    verbs: ['create', 'delete', 'get', 'list', 'patch', 'update', 'watch']
  - apiGroups: ['']
    resources: ['pods/log', 'events']
    verbs: ['get', 'list', 'watch']
  - apiGroups: ['']
    resources: ['secrets']
    verbs: ['get']
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: jenkins
  namespace: kube-ops
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: jenkins
subjects:
  - kind: ServiceAccount
    name: jenkins
    namespace: kube-ops
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: jenkins
  namespace: kube-ops
spec:
  selector:
    matchLabels:
      app: jenkins
  template:
    metadata:
      labels:
        app: jenkins
    spec:
      serviceAccount: jenkins
      initContainers:
        - name: fix-permissions
          image: registry.cn-beijing.aliyuncs.com/xxk8s/busybox:1.35.0
          command: ['sh', '-c', 'chown -R 1000:1000 /var/jenkins_home']
          securityContext:
            privileged: true
          volumeMounts:
            - name: jenkinshome
              mountPath: /var/jenkins_home
      containers:
        - name: jenkins
          image: registry.cn-beijing.aliyuncs.com/xxk8s/jenkins:2.462.2
          imagePullPolicy: IfNotPresent
          env:
            - name: JAVA_OPTS
              value: -Dhudson.model.DownloadService.noSignatureCheck=true
          ports:
            - containerPort: 8080
              name: web
              protocol: TCP
            - containerPort: 50000
              name: agent
              protocol: TCP
          resources:
            limits:
              cpu: 800m
              memory: 2048Mi
            requests:
              cpu: 500m
              memory: 1048Mi
          readinessProbe:
            httpGet:
              path: /login
              port: 8080
            initialDelaySeconds: 60
            timeoutSeconds: 5
            failureThreshold: 12
          volumeMounts:
            - name: jenkinshome
              mountPath: /var/jenkins_home
      volumes:
        - name: jenkinshome
          persistentVolumeClaim:
            claimName: jenkins-pvc
---
apiVersion: v1
kind: Service
metadata:
  name: jenkins
  namespace: kube-ops
  labels:
    app: jenkins
spec:
  selector:
    app: jenkins
  ports:
    - name: web
      port: 8080
      targetPort: web
    - name: agent
      port: 50000
      targetPort: agent
---
apiVersion: traefik.containo.us/v1alpha1
kind: IngressRoute
metadata:
  name: jenkins
  namespace: kube-ops
spec:
  entryPoints:
    - web
  routes:
    - kind: Rule
      match: Host(`jenkins.k8s.local`)
      services:
        - name: jenkins
          port: 8080
#---
#apiVersion: apisix.apache.org/v2beta2
#kind: ApisixRoute
#metadata:
#  name: jenkins
#  namespace: kube-ops
#spec:
#  http:
#    - name: main
#      match:
#        hosts:
#          - jenkins.k8s.local
#        paths:
#          - '/*'
#      backends:
#        - serviceName: jenkins
#          servicePort: 8080
# ---
# apiVersion: extensions/v1beta1
# kind: Ingress
# metadata:
#   name: jenkins
#   namespace: kube-ops
# spec:
#   rules:
#   - host: jenkins.k8s.local
#     http:
#       paths:
#       - backend:
#           serviceName: jenkins
#           servicePort: web
---
# apiVersion: traefik.containo.us/v1alpha1
# kind: IngressRoute
# metadata:
#   name: jenkins
#   namespace: kube-ops
# spec:
#   entryPoints:
#     - web
#   routes:
#     - kind: Rule
#       match: Host(`jenkins.k8s.local`)
#       services:
#         - name: jenkins
#           port: 8080

我们这里使用 jenkins/jenkins:lts 镜像，这是 jenkins 官方的 Docker 镜像，然后也有一些环境变量，当然我们也可以根据自己的需求来定制一个镜像，比如我们可以将一些插件打包在自定义的镜像当中，可以参考文档：https://github.com/jenkinsci/docker，

我们这里使用默认的官方镜像就行，另外一个还需要注意的数据的持久化，将容器的 /var/jenkins_home 目录持久化即可，我们这里使用的是一个 StorageClass。

由于我们这里使用的镜像内部运行的用户 uid=1000，所以我们这里挂载出来后会出现权限问题，为解决这个问题，我们同样还是用一个简单的 initContainer 来修改下我们挂载的数据目录。另外由于 jenkens 会对 update-center.json 做签名校验安全检查，这里我们需要先提前关闭，否则下面更改插件源可能会失败，通过配置环境变量 JAVA_OPTS=-Dhudson.model.DownloadService.noSignatureCheck=true 即可。

另外我们这里还需要使用到一个拥有相关权限的 serviceAccount：jenkins，我们这里只是给 jenkins 赋予了一些必要的权限，当然如果你对 serviceAccount 的权限不是很熟悉的话，我们给这个 sa 绑定一个 cluster-admin 的集群角色权限也是可以的，当然这样具有一定的安全风险。

最后就是通过 IngressRoute 来暴露我们的服务，这个比较简单。

我们直接来创建 jenkins 的资源清单即可：

root@master01:/kube-ops# kubectl apply -f jenkins.yaml -n kube-ops
persistentvolumeclaim/jenkins-pvc created
serviceaccount/jenkins created
clusterrole.rbac.authorization.k8s.io/jenkins created
clusterrolebinding.rbac.authorization.k8s.io/jenkins created
deployment.apps/jenkins created
service/jenkins created
ingressroute.traefik.containo.us/jenkins created



root@master01:/kube-ops# kubectl get pods -n kube-ops -l app=jenkins
NAME                      READY   STATUS    RESTARTS   AGE
jenkins-74d6f4c6f-2mgsm   1/1     Running   0          75s



$ kubectl logs -f jenkins-74d6f4c6f-2mgsm  -n kube-ops
Running from: /usr/share/jenkins/jenkins.war
webroot: EnvVars.masterEnvVars.get("JENKINS_HOME")
......

*************************************************************
Jenkins initial setup is required. An admin user has been created and a password generated.
Please use the following password to proceed to installation:

835ae4f568e6465491af25e8c34dfe8d

This may also be found at: /var/jenkins_home/secrets/initialAdminPassword

*************************************************************
*************************************************************

2024-09-06 07:25:50.718+0000 [id=28]    INFO    jenkins.InitReactorRunner$1#onAttained: Completed initialization
2024-09-06 07:25:50.720+0000 [id=42]    INFO    hudson.util.Retrier#start: Attempted the action check updates server for 1 time(s) with no success
2024-09-06 07:25:50.722+0000 [id=42]    SEVERE  hudson.PluginManager#doCheckUpdatesServer: Error checking update sites for 1 attempt(s). Last exception was: SocketTimeoutException: connect timed out
2024-09-06 07:25:50.725+0000 [id=42]    INFO    hudson.model.AsyncPeriodicWork#lambda$doRun$1: Finished Download metadata. 24,161 ms
2024-09-06 07:25:50.750+0000 [id=22]    INFO    hudson.lifecycle.Lifecycle#onReady: Jenkins is fully up and running

看到上面的 run: Jenkins is fully up and running 信息就证明我们的 Jenkins 应用以前启动起来了。

然后我们可以通过 IngressRoute 中定义的域名 jenkins.k8s.local(需要做 DNS 解析或者在本地 /etc/hosts 中添加映射)来访问 jenkins 服务：

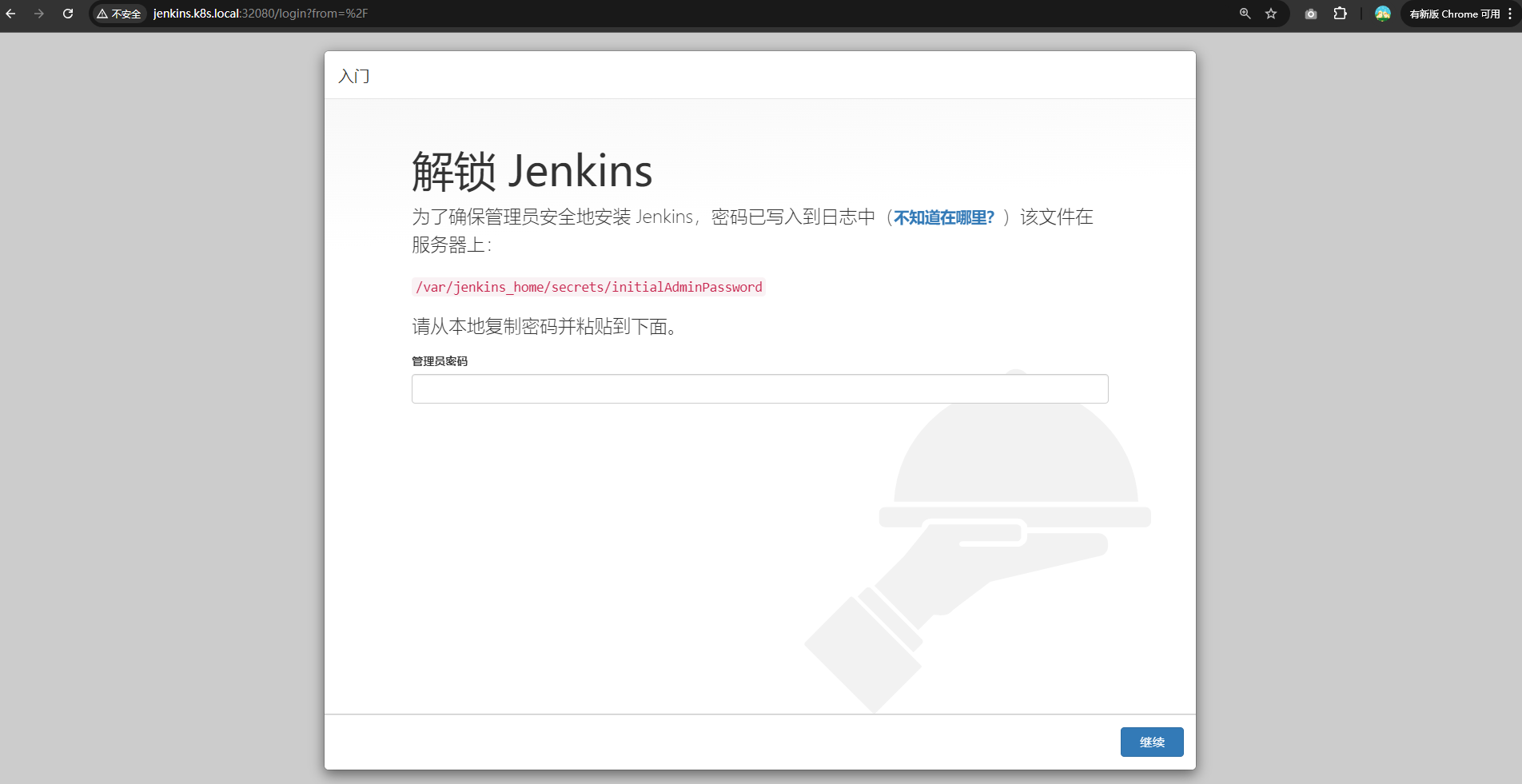

然后可以执行下面的命令获取解锁的管理员密码：

$ kubectl exec -it jenkins-74d6f4c6f-2mgsm -n kube-ops -- cat /var/jenkins_home/secrets/initialAdminPassword
835ae4f568e6465491af25e8c34dfe8d   # jenkins启动日志里面也有

然后跳过插件安装，选择默认安装插件过程会非常慢（也可以选择安装推荐的插件），点击右上角关闭选择插件，等配置好插件中心国内镜像源后再选择安装一些插件。

60a43c5d5597

跳过后会直接进入 Jenkins 就绪页面，直接点击开始使用即可：

进入主页后，首先安装中文插件，搜索 Localization: Chinese：

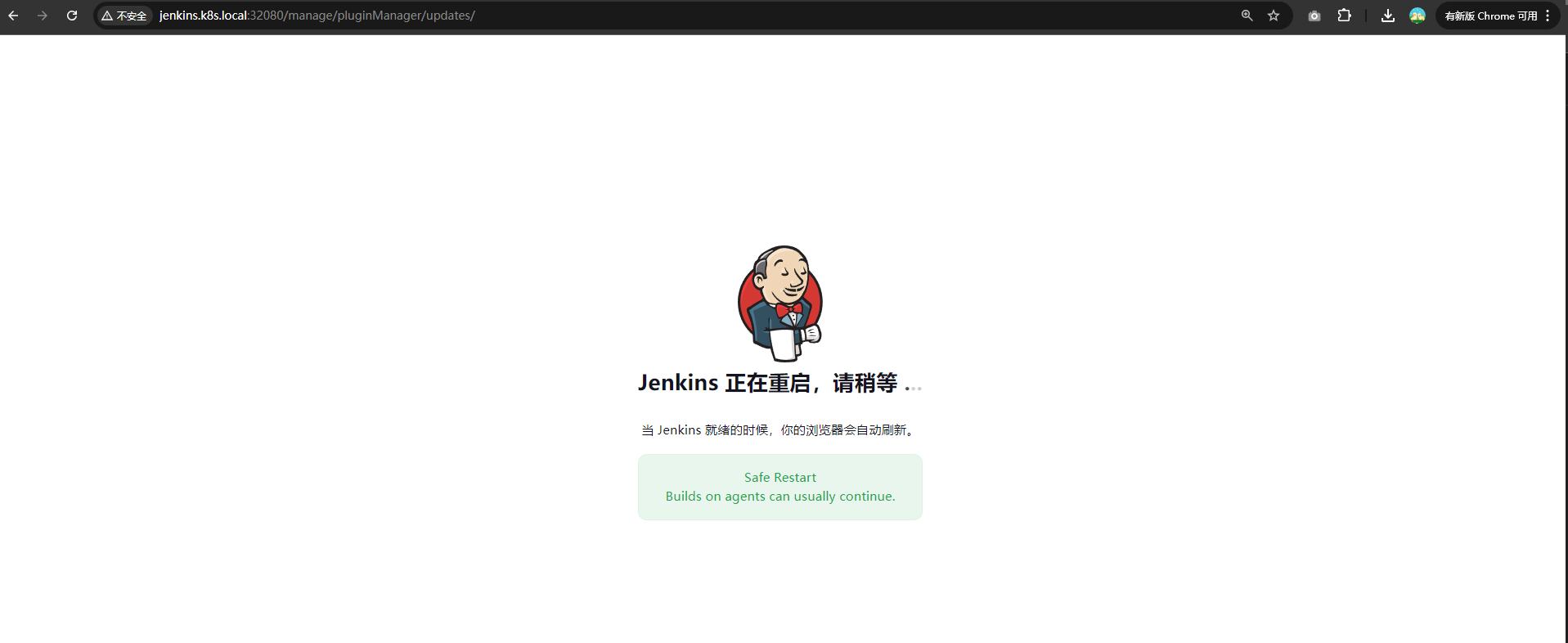

重启一下

安装重启完成后，点击最下方的 Jenkins 中文社区 进入页面配置插件代理：

要将 Jenkins 切换到国内的代理镜像，以加速插件的下载速度，最常用的国内镜像包括：

清华大学镜像站：
地址: https://mirrors.tuna.tsinghua.edu.cn/jenkins/updates/update-center.json

腾讯云镜像：
地址: https://mirrors.cloud.tencent.com/jenkins/

华为云镜像：
地址: https://mirrors.huaweicloud.com/jenkins/

中国科学技术大学镜像（USTC）：
地址: https://mirrors.ustc.edu.cn/jenkins/

在页面中点击下方的 设置更新中心地址 链接：

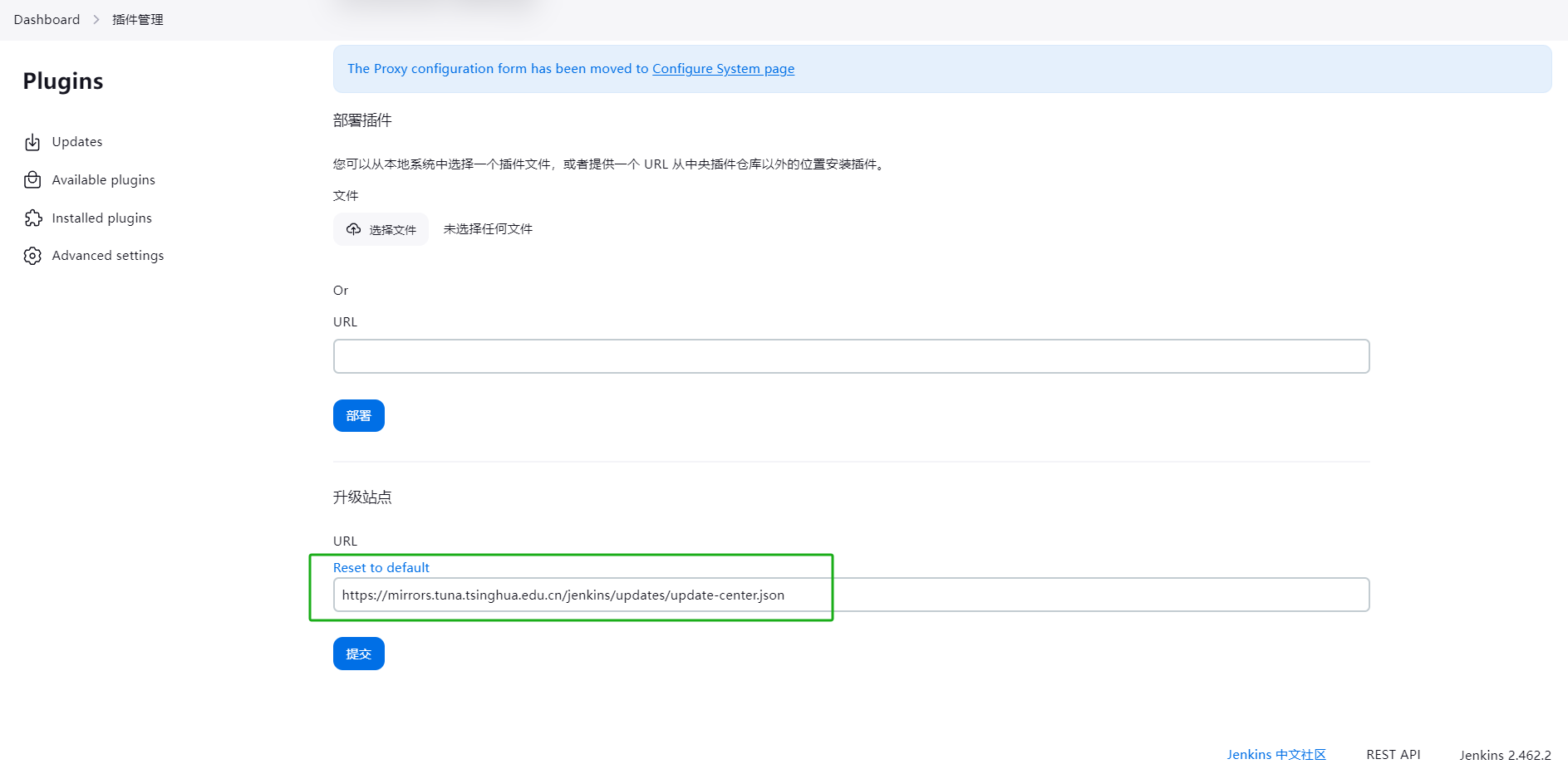

在新的页面最下面配置升级站点 URL 地址为 https://updates.jenkins-zh.cn/update-center.json（可能因为版本的问题会出现错误，可以尝试使用地址：https://cdn.jsdelivr.net/gh/jenkins-zh/update-center-mirror/tsinghua/dynamic-stable-2.246.2/update-center.json 进行测试），然后点击提交，最后点击立即获取：

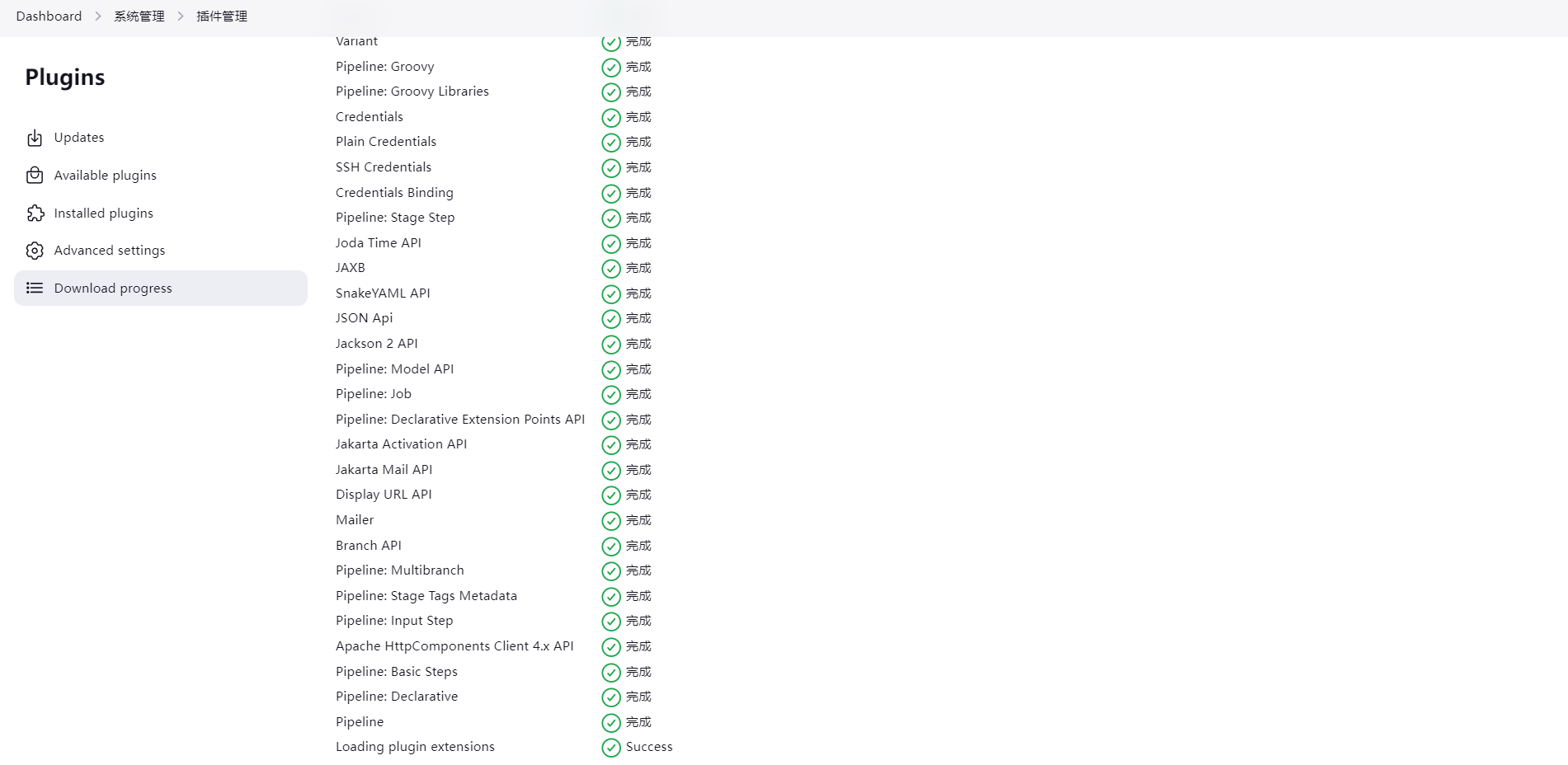

比如我们可以搜索安装 Pipeline 插件，配置完成后正常下载插件就应该更快了。

架构

Jenkins 安装完成了，接下来我们不用急着就去使用，我们要了解下在 Kubernetes 环境下面使用 Jenkins 有什么好处。

我们知道持续构建与发布是我们日常工作中必不可少的一个步骤，目前大多公司都采用 Jenkins 集群来搭建符合需求的 CI/CD 流程，然而传统的 Jenkins Slave 一主多从方式会存在一些痛点，比如：

• 主 Master 发生单点故障时，整个流程都不可用了
• 每个 Slave 的配置环境不一样，来完成不同语言的编译打包等操作，但是这些差异化的配置导致管理起来非常不方便，维护起来也是比较费劲
• 资源分配不均衡，有的 Slave 要运行的 job 出现排队等待，而有的 Slave 处于空闲状态
• 资源有浪费，每台 Slave 可能是物理机或者虚拟机，当 Slave 处于空闲状态时，也不会完全释放掉资源。

正因为上面的这些种种痛点，我们渴望一种更高效更可靠的方式来完成这个 CI/CD 流程，而 Docker 虚拟化容器技术能很好的解决这个痛点，又特别是在 Kubernetes 集群环境下面能够更好来解决上面的问题，下图是基于 Kubernetes 搭建 Jenkins 集群的简单示意图：

从图上可以看到 Jenkins Master 和 Jenkins Slave 以 Pod 形式运行在 Kubernetes 集群的 Node 上，Master 运行在其中一个节点，并且将其配置数据存储到一个 Volume 上去，Slave 运行在各个节点上，并且它不是一直处于运行状态，它会按照需求动态的创建并自动删除。

这种方式的工作流程大致为：当 Jenkins Master 接受到 Build 请求时，会根据配置的 Label 动态创建一个运行在 Pod 中的 Jenkins Slave 并注册到 Master 上，当运行完 Job 后，这个 Slave 会被注销并且这个 Pod 也会自动删除，恢复到最初状态。

那么我们使用这种方式带来了哪些好处呢？

• 服务高可用，当 Jenkins Master 出现故障时，Kubernetes 会自动创建一个新的 Jenkins Master 容器，并且将 Volume 分配给新创建的容器，保证数据不丢失，从而达到集群服务高可用。
• 动态伸缩，合理使用资源，每次运行 Job 时，会自动创建一个 Jenkins Slave，Job 完成后，Slave 自动注销并删除容器，资源自动释放，而且 Kubernetes 会根据每个资源的使用情况，动态分配 Slave 到空闲的节点上创建，降低出现因某节点资源利用率高，还排队等待在该节点的情况。
• 扩展性好，当 Kubernetes 集群的资源严重不足而导致 Job 排队等待时，可以很容易的添加一个 Kubernetes Node 到集群中，从而实现扩展。 是不是以前我们面临的种种问题在 Kubernetes 集群环境下面是不是都没有了啊？看上去非常完美。

配置

接下来我们就需要来配置 Jenkins，让他能够动态的生成 Slave 的 Pod。

安装 kubernetes 插件

第 1 步. 我们需要安装 kubernetes 插件， 点击 Manage Jenkins -> Manage Plugins -> Available -> Kubernetes 勾选安装即可。

添加集群

第 2 步. 安装完毕后，进入 http://jenkins.k8s.local/configureClouds/ 页面：

在该页面我们可以点击 Add a new cloud -> 选择 Kubernetes，首先点击 Kubernetes Cloud details... 按钮进行配置：

首先配置连接 Kubernetes APIServer 的地址，由于我们的 Jenkins 运行在 Kubernetes 集群中，所以可以使用 Service 的 DNS 形式进行连接 https://kubernetes.default.svc.cluster.local：

注意 namespace，我们这里填 kube-ops，然后点击 Test Connection，如果出现 Connected to Kubernetes... 的提示信息证明 Jenkins 已经可以和 Kubernetes 系统正常通信了。

然后下方的 Jenkins URL 地址：http://jenkins.kube-ops.svc.cluster.local:8080，这里的格式为：服务名.namespace.svc.cluster.local:8080，根据上面创建的 jenkins 的服务名填写，包括下面的 Jenkins 通道，默认是 50000 端口（要注意是 TCP，所以不要填写 http）：

Pod Templates

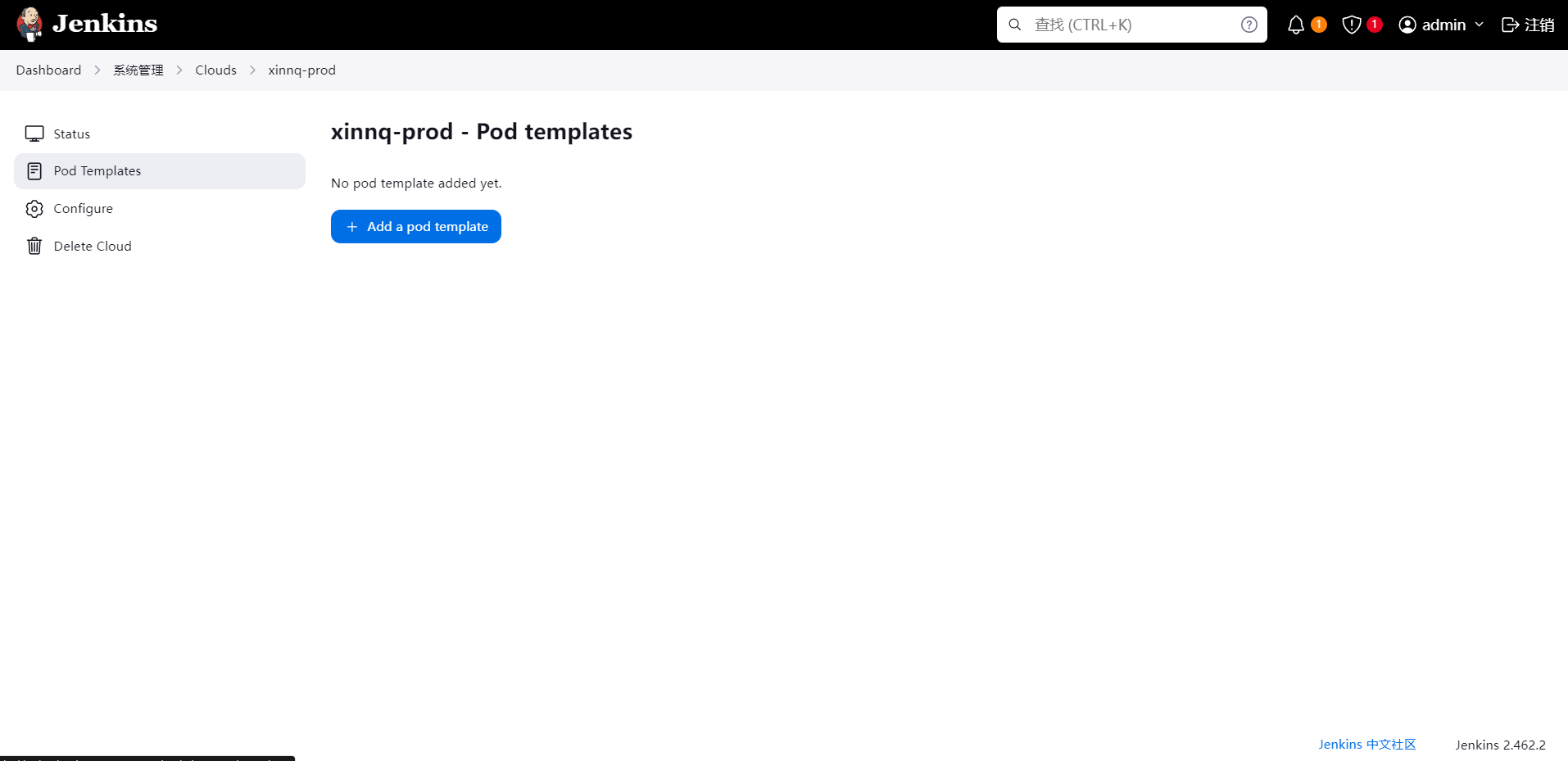

第 3 步. 点击 Pod Templates 按钮用于配置 Jenkins Slave 运行的 Pod 模板，命名空间我们同样是用 kube-ops，Labels 这里也非常重要，对于后面执行 Job 的时候需要用到该值。

然后配置下面的容器模板，我们这里使用的是 registry.cn-beijing.aliyuncs.com/xxk8s/jenkins:jnlp6 这个镜像，这个镜像是在官方的 jnlp 镜像基础上定制的，加入了 docker、kubectl 等一些实用的工具。

注意

容器的名称必须是 jnlp，这是默认拉起的容器，另外需要将 运行的命令 和 命令参数 的值都删除掉，否则会失败。

这里用的registry.cn-beijing.aliyuncs.com/xxk8s/inbound-agent:3261.v9c670a_4748a_9-1-2这个镜像，根据 Jenkins 版本inbound-agent手动增加的 docker 和 kubectl

# 基于指定的 Jenkins Inbound Agent 镜像
FROM registry.cn-beijing.aliyuncs.com/xxk8s/inbound-agent:3261.v9c670a_4748a_9-1

# 切换到 root 用户以执行命令
USER root

# 设置阿里云 Debian 源并安装 Docker 客户端
RUN echo "deb http://mirrors.aliyun.com/debian/ bookworm main contrib non-free non-free-firmware" > /etc/apt/sources.list && \
    echo "deb http://mirrors.aliyun.com/debian/ bookworm-updates main contrib non-free non-free-firmware" >> /etc/apt/sources.list && \
    echo "deb http://mirrors.aliyun.com/debian-security/ bookworm-security main contrib non-free non-free-firmware" >> /etc/apt/sources.list && \
    apt-get update && \
    apt-get install -y --no-install-recommends docker.io && \
    apt-get clean && \
    rm -rf /var/lib/apt/lists/*

# 将已下载的 kubectl 复制到镜像中并赋予执行权限
COPY kubectl /usr/local/bin/kubectl
RUN chmod +x /usr/local/bin/kubectl

# 切换回 jenkins 用户
USER jenkins

kubectl 1.22.2 下载

curl -LO "https://dl.k8s.io/release/v1.22.2/bin/linux/amd64/kubectl"

docker-dind

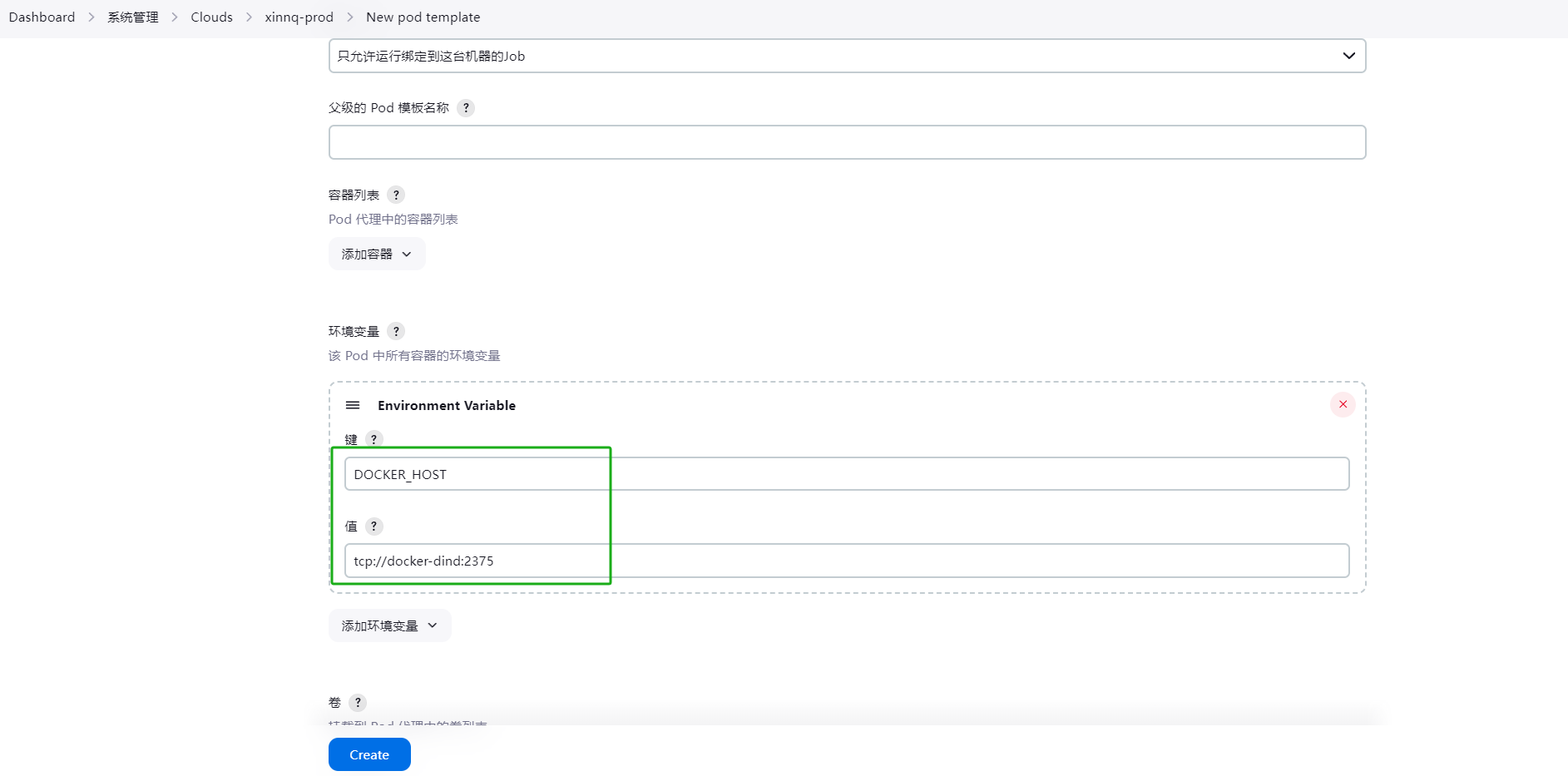

由于 jnlp 容器中只是 docker cli，需要 docker daemon 才能正常使用，我们通常情况下的做法是将宿主机上的 docker sock 文件 /var/run/docker.sock 挂载到容器中，但是我们现在的 Kubernetes 集群使用的是 containerd 这种容器运行时，节点上没有 docker daemon。我们可以单独以 Pod 的形式在集群中跑一个 docker daemon 的服务，对应的资源清单如下所示：

# docker-dind.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  labels:
    app: docker-dind
  name: docker-dind-data
  namespace: kube-ops
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: rook-cephfs
  resources:
    requests:
      storage: 50Gi
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: docker-dind
  namespace: kube-ops
  labels:
    app: docker-dind
spec:
  selector:
    matchLabels:
      app: docker-dind
  template:
    metadata:
      labels:
        app: docker-dind
    spec:
      containers:
        - image: registry.cn-beijing.aliyuncs.com/xxk8s/docker:dind
          name: docker-dind
          args:
            - --registry-mirror=https://zltjecyf.mirror.aliyuncs.com/ # 指定一个镜像加速器地址
          env:
            - name: DOCKER_DRIVER
              value: overlay2
            - name: DOCKER_HOST
              value: tcp://0.0.0.0:2375
            - name: DOCKER_TLS_CERTDIR # 禁用 TLS（最好别禁用）
              value: ''
          volumeMounts:
            - name: docker-dind-data-vol # 持久化docker根目录
              mountPath: /var/lib/docker/
          ports:
            - name: daemon-port
              containerPort: 2375
          securityContext:
            privileged: true # 需要设置成特权模式
      volumes:
        - name: docker-dind-data-vol
          persistentVolumeClaim:
            claimName: docker-dind-data
---
apiVersion: v1
kind: Service
metadata:
  name: docker-dind
  namespace: kube-ops
  labels:
    app: docker-dind
spec:
  ports:
    - port: 2375
      targetPort: 2375
  selector:
    app: docker-dind

出现错误：failed to start daemon: error initializing graphdriver: driver not supported: overlay2

time="2024-09-06T09:09:38.982936606Z" level=error msg="failed to mount overlay: invalid argument" storage-driver=overlay2
time="2024-09-06T09:09:38.987053217Z" level=info msg="stopping healthcheck following graceful shutdown" module=libcontainerd
time="2024-09-06T09:09:38.987295794Z" level=info msg="stopping event stream following graceful shutdown" error="context canceled" module=libcontainerd namespace=plugins.moby
failed to start daemon: error initializing graphdriver: driver not supported: overlay2

我这里使用了 rook-cephfs Ceph 文件系统作为 storageClassName 。 docker-dind 使用的文件系统要求可能会导致与存储驱动（如 overlay2）不兼容。overlay2 依赖于底层文件系统的特性，而某些分布式文件系统（如 Ceph）在实现这些特性时可能存在限制。

解决方法：

切换存储类型，使用本地文件系统或其他支持 overlay2 驱动的存储类型， hostPath，来持久化 Docker 的根目录。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: docker-dind
  namespace: kube-ops
  labels:
    app: docker-dind
spec:
  selector:
    matchLabels:
      app: docker-dind
  template:
    metadata:
      labels:
        app: docker-dind
    spec:
      nodeSelector:
        kubernetes.io/hostname: master01 # 绑定到 master01 节点
      containers:
        - image: registry.cn-beijing.aliyuncs.com/xxk8s/docker:dind
          name: docker-dind
          args:
            - --registry-mirror=https://zltjecyf.mirror.aliyuncs.com/
          env:
            - name: DOCKER_DRIVER
              value: overlay2
            - name: DOCKER_HOST
              value: tcp://0.0.0.0:2375
            - name: DOCKER_TLS_CERTDIR
              value: ''
          volumeMounts:
            - name: docker-dind-data-vol
              mountPath: /var/lib/docker/
          ports:
            - name: daemon-port
              containerPort: 2375
          securityContext:
            privileged: true
      volumes:
        - name: docker-dind-data-vol
          hostPath:
            path: /docker-dind-data # 本地存储路径，存储在 master01 节点的 /docker-dind-data
---
apiVersion: v1
kind: Service
metadata:
  name: docker-dind
  namespace: kube-ops
  labels:
    app: docker-dind
spec:
  ports:
    - port: 2375
      targetPort: 2375
  selector:
    app: docker-dind

成功启动

time="2024-09-06T09:15:06.837641488Z" level=info msg="containerd successfully booted in 0.065332s"
time="2024-09-06T09:15:07.783979632Z" level=info msg="Setting the storage driver from the $DOCKER_DRIVER environment variable (overlay2)"
time="2024-09-06T09:15:07.784031489Z" level=info msg="[graphdriver] trying configured driver: overlay2"
time="2024-09-06T09:15:07.806221016Z" level=info msg="Loading containers: start."
time="2024-09-06T09:15:08.143817990Z" level=info msg="Loading containers: done."
time="2024-09-06T09:15:08.160392976Z" level=warning msg="[DEPRECATION NOTICE]: API is accessible on http://0.0.0.0:2375 without encryption.\n         Access to the remote API is equivalent to root access on the host. Refer\n         to the 'Docker daemon attack surface' section in the documentation for\n         more information: https://docs.docker.com/go/attack-surface/\nIn future versions this will be a hard failure preventing the daemon from starting! Learn more at: https://docs.docker.com/go/api-security/"
time="2024-09-06T09:15:08.160459519Z" level=warning msg="WARNING: No swap limit support"
time="2024-09-06T09:15:08.160530869Z" level=info msg="Docker daemon" commit=3ab5c7d0 containerd-snapshotter=false storage-driver=overlay2 version=27.2.0
time="2024-09-06T09:15:08.161054998Z" level=info msg="Daemon has completed initialization"
time="2024-09-06T09:15:08.218098677Z" level=info msg="API listen on /var/run/docker.sock"
time="2024-09-06T09:15:08.218228846Z" level=info msg="API listen on [::]:2375"

直接创建上面的资源对象即可：

root@master01:/kube-ops# kubectl get pod -n kube-ops
NAME                           READY   STATUS    RESTARTS      AGE
docker-dind-5c689cf677-p222l   1/1     Running   0             44s
jenkins-c8d6dbdc5-hfhcc        1/1     Running   1 (26m ago)   38m


root@master01:/kube-ops# kubectl get svc -n kube-ops -l app=docker-dind
NAME          TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)    AGE
docker-dind   ClusterIP   10.99.154.168   <none>        2375/TCP   67s

然后我们可以通过设置环境变量 DOCKER_HOST: tcp://docker-dind:2375 去连接 docker dind 服务。

另外需要将目录 /root/.kube 挂载到容器的 /root/.kube 目录下面，这是为了让我们能够在 Pod 的容器中能够使用 kubectl 工具来访问我们的 Kubernetes 集群，方便我们后面在 Slave Pod 部署 Kubernetes 应用。

另外如果在配置了后运行 Slave Pod 的时候出现了权限问题，这是因为 Jenkins Slave Pod 中没有配置权限，所以需要配置上 ServiceAccount，在 Slave Pod 配置的地方点击下面的高级，添加上对应的 ServiceAccount 即可：

到这里我们的 Kubernetes 插件就算配置完成了，记得保存。

测试

Kubernetes 插件的配置工作完成了，接下来我们就来添加一个 Job 任务，看是否能够在 Slave Pod 中执行，任务执行完成后看 Pod 是否会被销毁。

在 Jenkins 首页点击 新建任务，创建一个测试的任务，输入任务名称，然后我们选择 构建一个自由风格的软件项目 类型的任务，注意在下面的 Label Expression 这里要填入 ydzs-jnlp，就是前面我们配置的 Slave Pod 中的 Label，这两个地方必须保持一致：

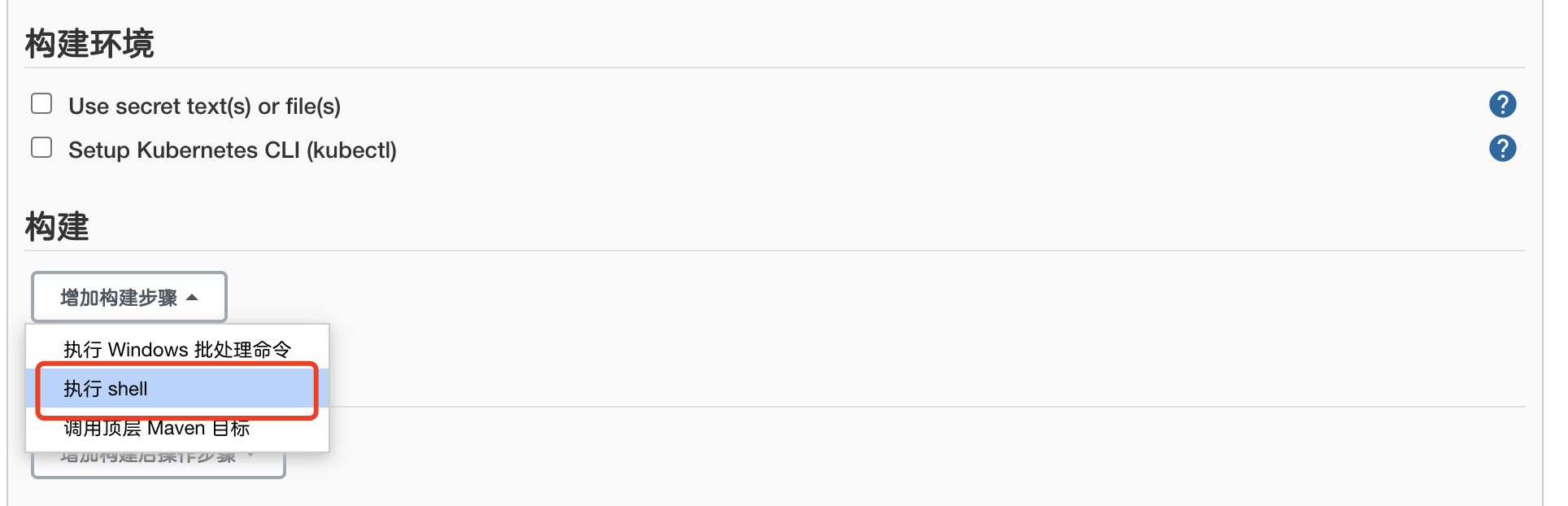

然后往下拉，在 构建 区域选择 执行 shell：

然后输入我们测试命令

echo "测试 Kubernetes 动态生成 jenkins slave"
echo "==============docker in docker==========="
docker info

echo "=============kubectl============="
kubectl get pods

最后点击保存。

现在我们直接在页面点击左侧的 立即构建 触发构建即可，然后观察 Kubernetes 集群中 Pod 的变化：

成功启动了

root@master01:/kube-ops# kubectl get pod -n kube-ops
NAME                           READY   STATUS    RESTARTS      AGE
docker-dind-5959d8fb56-spbfc   1/1     Running   0             15m
jenkins-c8d6dbdc5-hfhcc        1/1     Running   1 (65m ago)   77m
jnlp-txhq6                     1/1     Running   0             9s

我们可以看到在我们点击立刻构建的时候可以看到一个新的 Pod：jenkins-agent-vm2th 被创建了，这就是我们的 Jenkins Slave。任务执行完成后我们可以看到任务信息:

到这里证明我们的任务已经构建完成，然后这个时候我们再去集群查看我们的 Pod 列表，发现 kube-ops 这个 namespace 下面已经没有之前的 Slave 这个 Pod 了。

$ kubectl get pods -n kube-ops
NAME                           READY   STATUS              RESTARTS   AGE
NAME                           READY   STATUS    RESTARTS        AGE
docker-dind-588446f757-8jjbr   1/1     Running   0               6h7m
jenkins-c8d6dbdc5-hfhcc        1/1     Running   1 (7h24m ago)   7h36m

到这里我们就完成了使用 Kubernetes 动态生成 Jenkins Slave 的方法。
